زانوی افقی سینی کابل که با اسامی مختلفی از جمله Horizontal Elbow ، Horizontal Bend ، Corner شناخته میشود، از ورق گالوانیزه گرم یا سرد و با توجه به متریال و ضخامت ورق سینی کابل تولید می گردد که جهت اتصال دو سینی کابل در زوایای مختلف و درجهت افقی به هم استفاده می شود
پس از برش قطعه از ورق آهن و پس از پانچ و خمکاری ، به وسیله جوشکاری قطعات زانو به هم وصل می شود.
شرکت آدر توان نامی تولید کننده انواع زانو افقی سینی های کابل در سایزها و ضخامت های مختلف می باشد که توانایی تولید زانو افقی سینی را در ابعاد سفارشی مد نظر کارفرما دارا می باشد.
این قطعه به وسیله پیچ و مهره کله قارچی به سینی کابل اتصال پیدا میکند. البته که در انتخاب آن می بایست دقت کرد اندازه عرض و ارتفاع آن به طور دقیق مشخص گردد. مثلا زانو افقی برای سینی عرض 30 سانت و ارتفاع 4 سانت .
زانو سینی کابل در عرض های 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر و در ارتفاع های 4 ، 5 ، 6 ، 8 ، 10 و 15 سانت تولید می گردد. معمولا در سفارش آن می توان جهت افزایش مقاومت نصب ، زانو افقی سینی را از ورق ضخیم تر از ورق خود سینی انتخاب نمود.
مهم است که لودینگ کابل در پروژه شما برچه اساسی باشد گاها در طراحی ها مسیر حرکت کابل ها به گونه ای است که نیاز است این قطعه با زاویه خاصی طراحی شود که این شرکت امکان تولید آنرا بجز موارد عرف بازار خواهد داشت

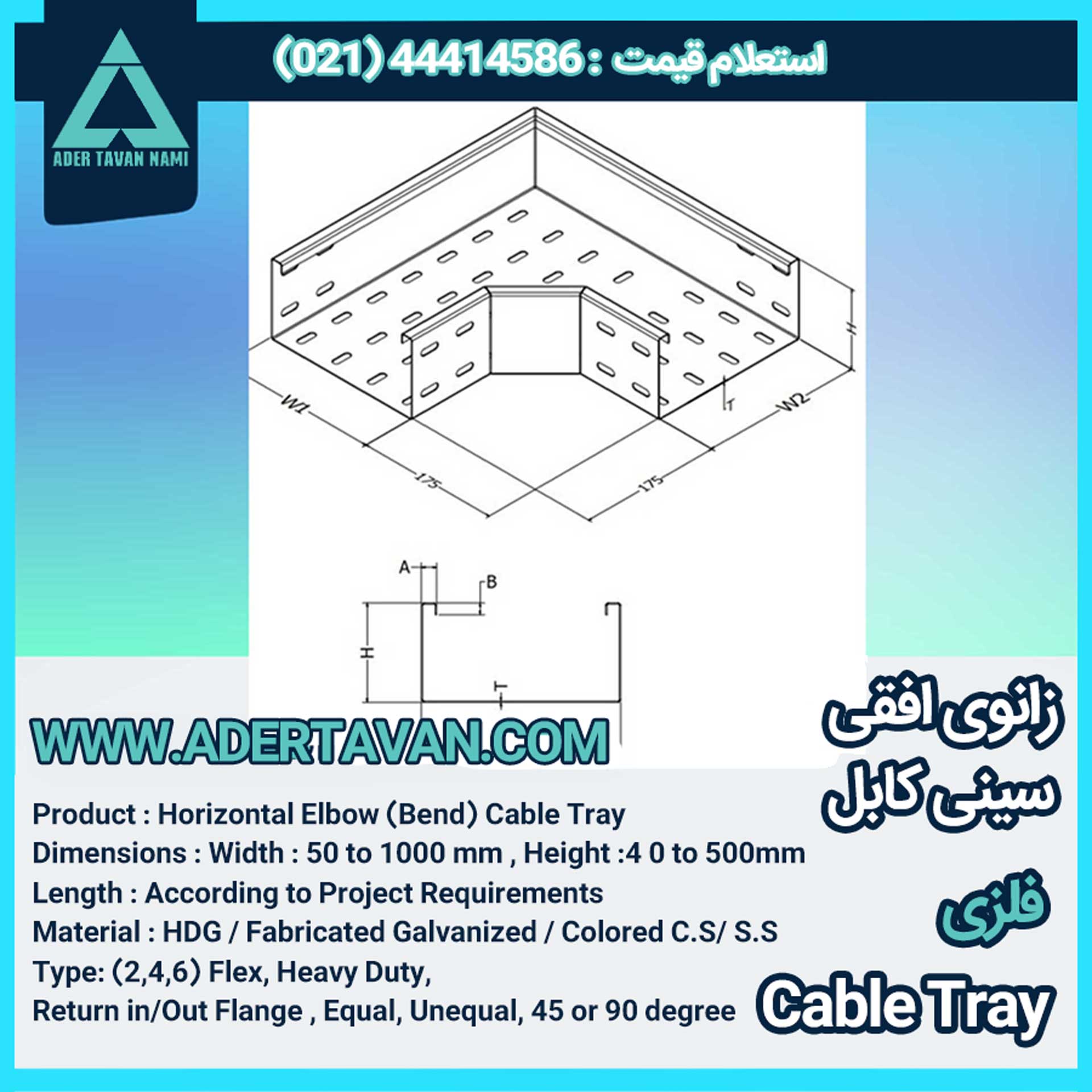

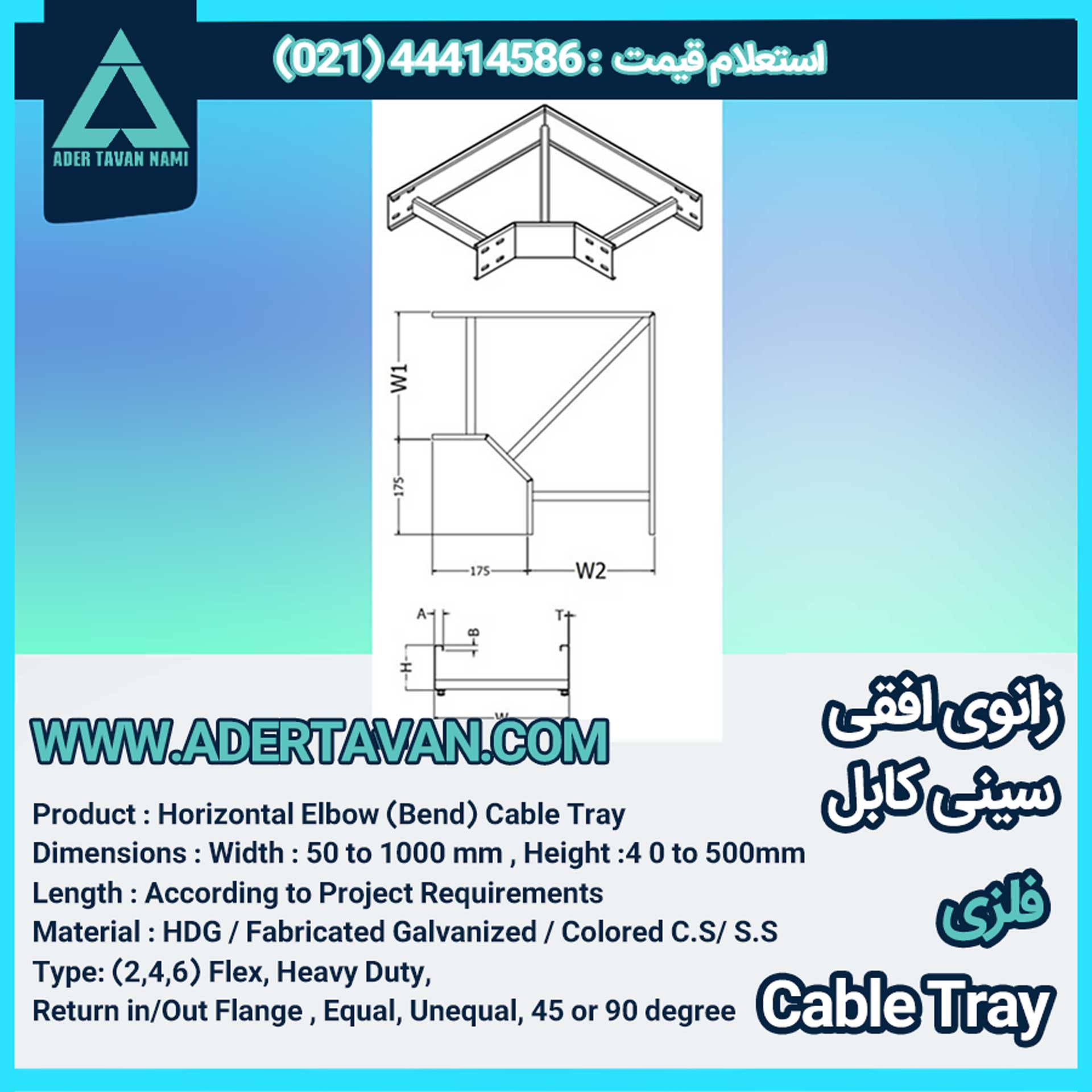

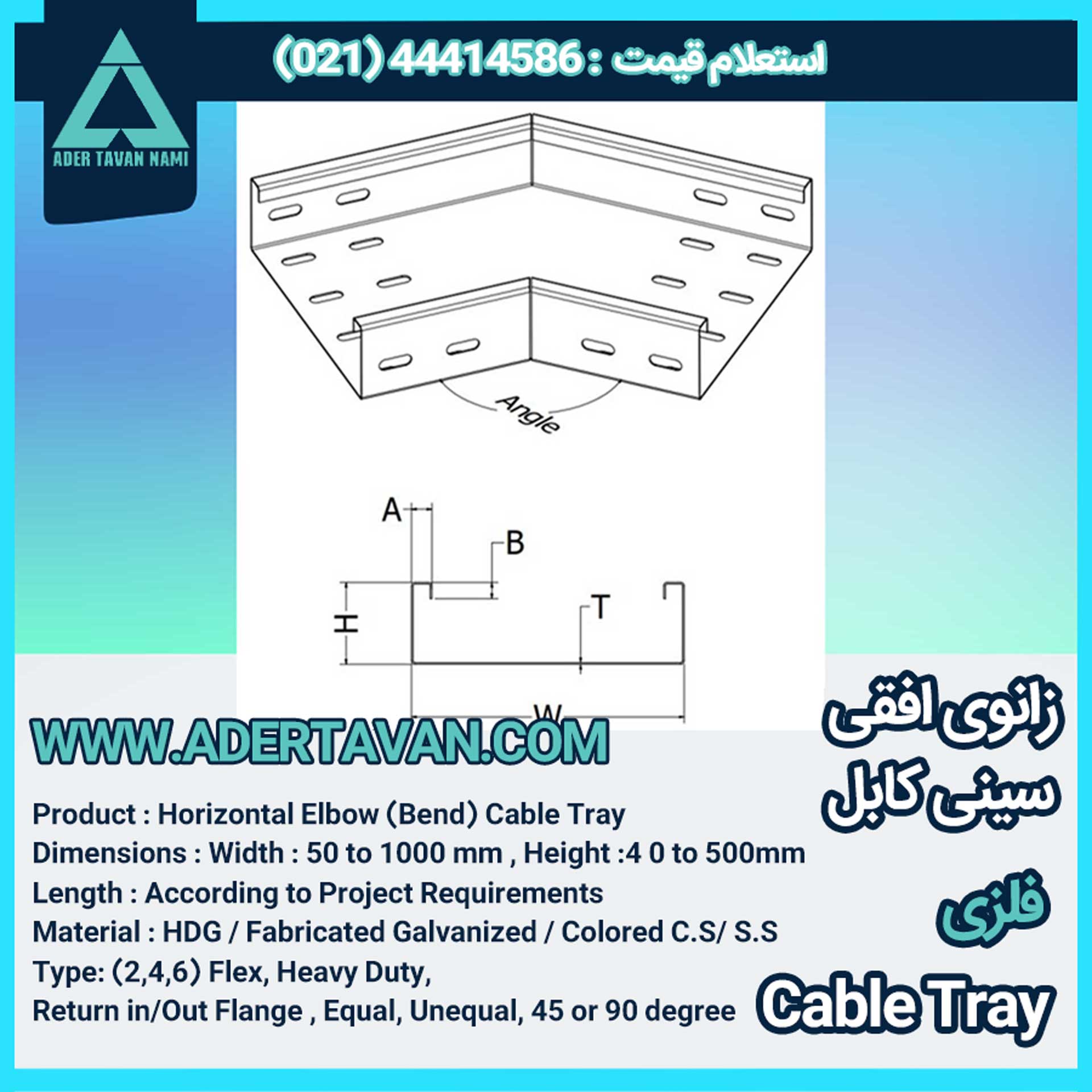

همچنین لطفا به نقشه های پیوست این محصول دقت فرمایید و با دیگر تولیدکنندگان این محصول مقایسه کنید قطعات اتصال سینی کابل تولیدی شرکت آدرتوان نامی بصورت یکپارچه و با استفاده از متریال مورد نیاز وکافی برای آن قطعه تهیه می شوند به هیچ عنوان بدلیل کاهش قیمت ، طراحی محصول دچار تغییراتی که کیفیت آنرا کاهش دهد نمیشود . برای مثال در یکسری از تولیدی ها این قطعات واسط فقط دیواره های جانبی را دارند و کف قطعه که نگهدارنده زیر سینی نیز هست از قطعه کسر شده که به هیچ عنوان در تولیدات این شرکت چنین طراحی مورد قبول نیست

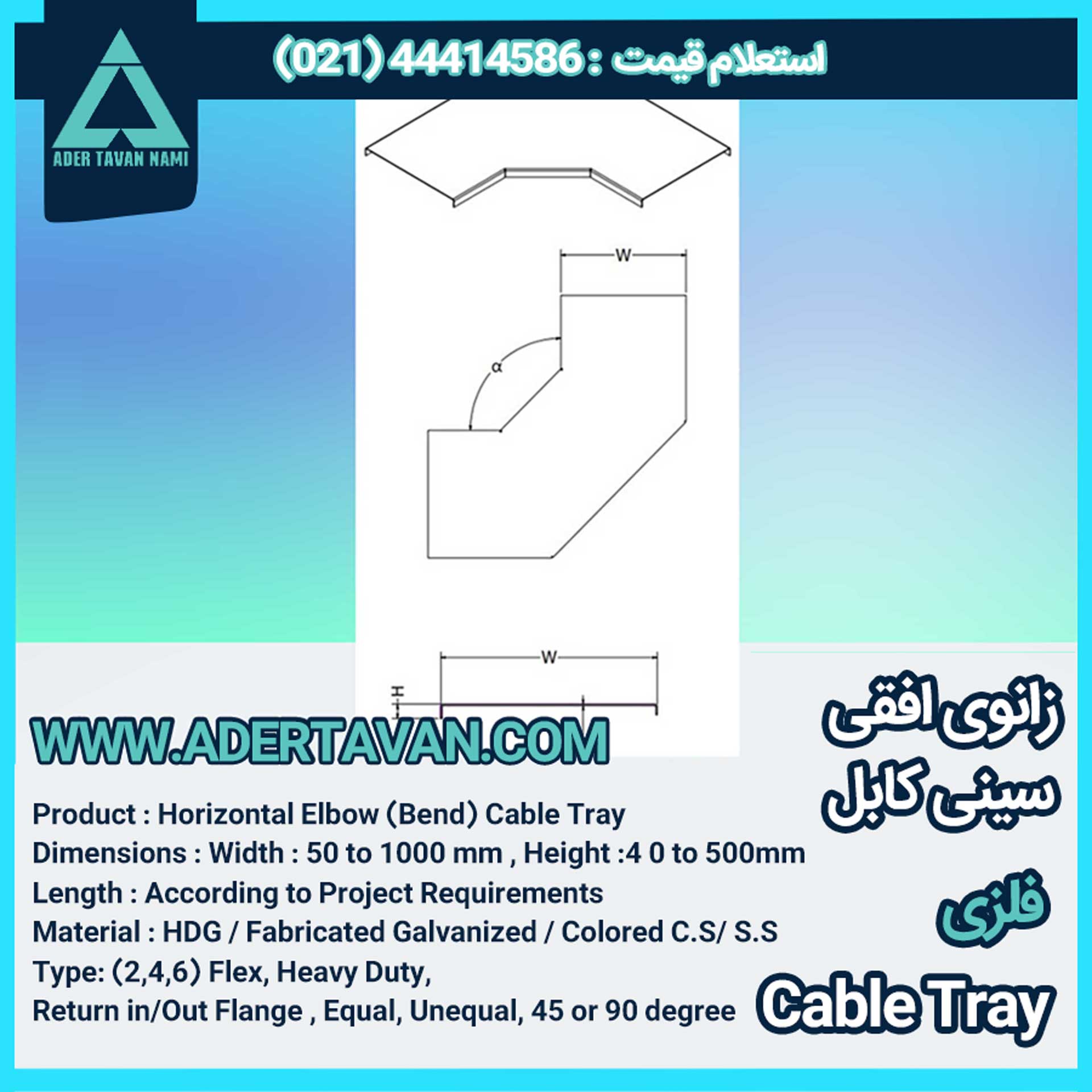

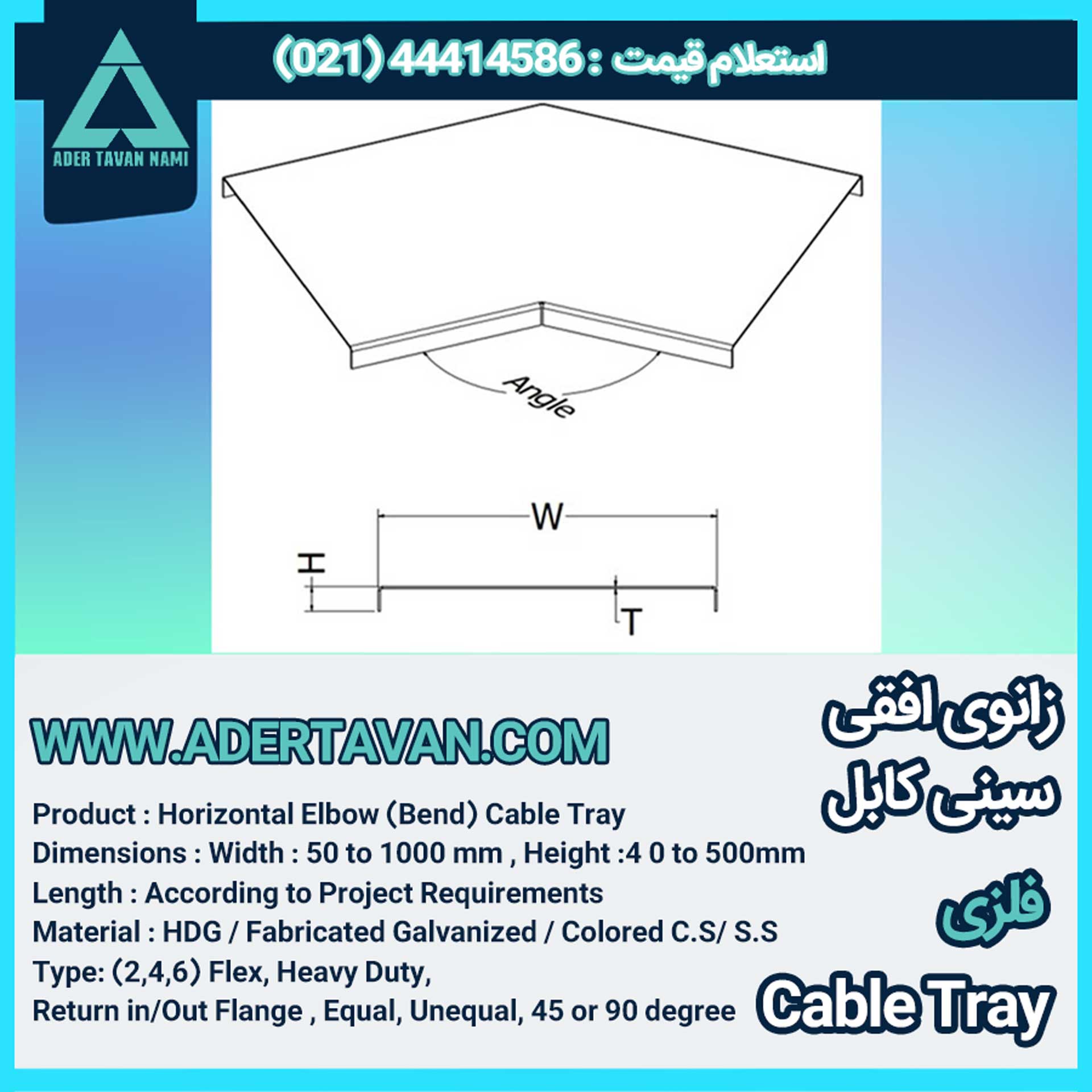

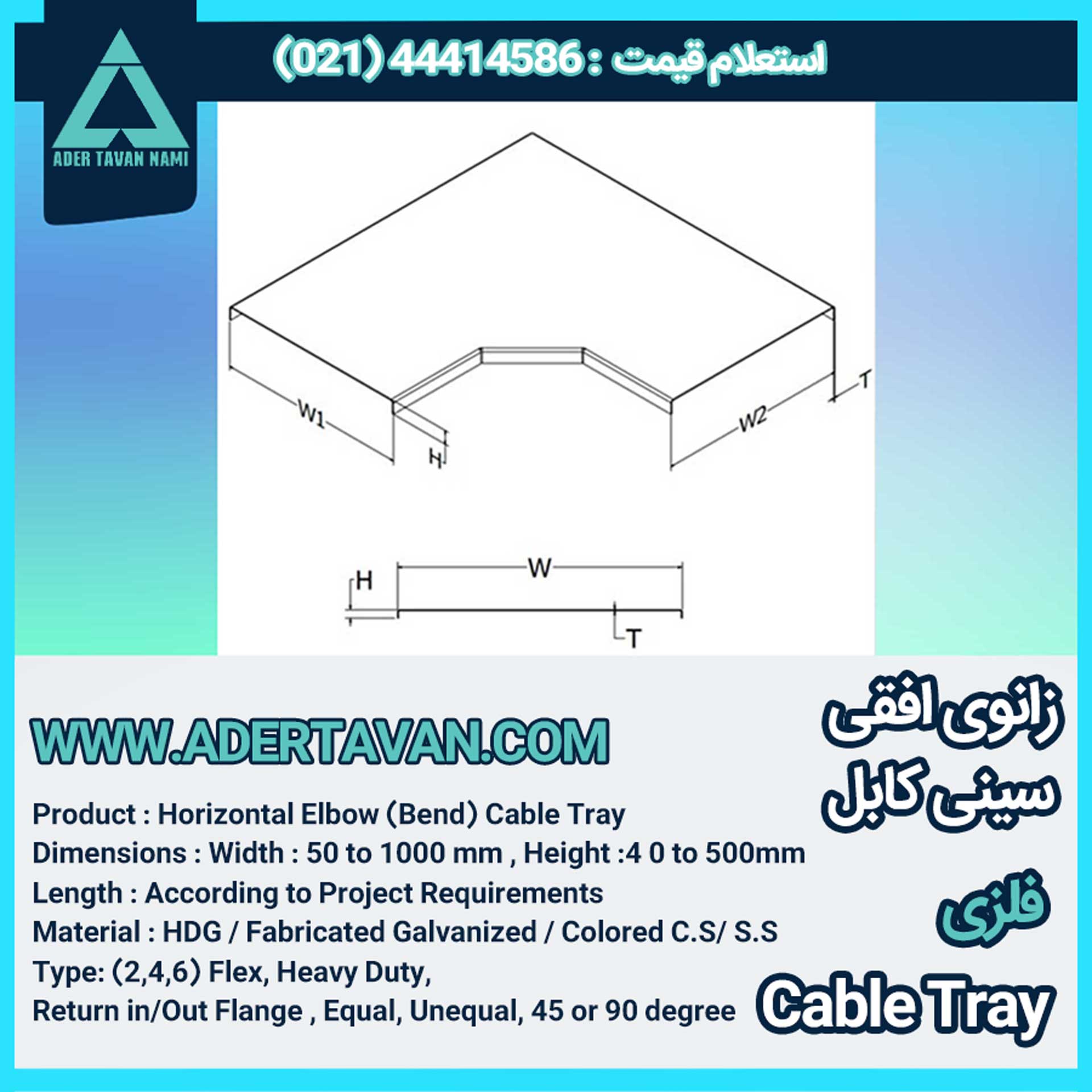

اگر چنانچه مسیر کابل کشی شما جایی قرار میگیرد که سینی کابلهای حاوی کابل زیر درپوش محصور میشوند برای زانوی سینی نیز همانطور که درتصویر ملاحضه میکنید میتوان درپوش ین قطعه را درنظر گرفت تا کابلها از خطرات احتمالی که پیشتر اشاره کردیم درامان باشند
پارامترهای مهم در انتخاب زانو افقی سینی کابل :
ارتفاع زانو افقی سینی به سانتی متر یا میلیمتر
زاویه زانو افقی سینی درجه
ضخامت ورق زانو افقی سینی
نوع ورق گالوانیزه سرد یا گرم
زانو افقی سینی های آدر توان نامی معمولا در زوایای 15 ، 45 ، 75 ، 90 ، 110 درجه تولید و عرضه می گردد. به جهت انتقال حرارت دراین قطعه نیز از پانچ های متعدد استفاده می شود که باعث گردش هوا و خنک ماندن سینی ها می گردد.
