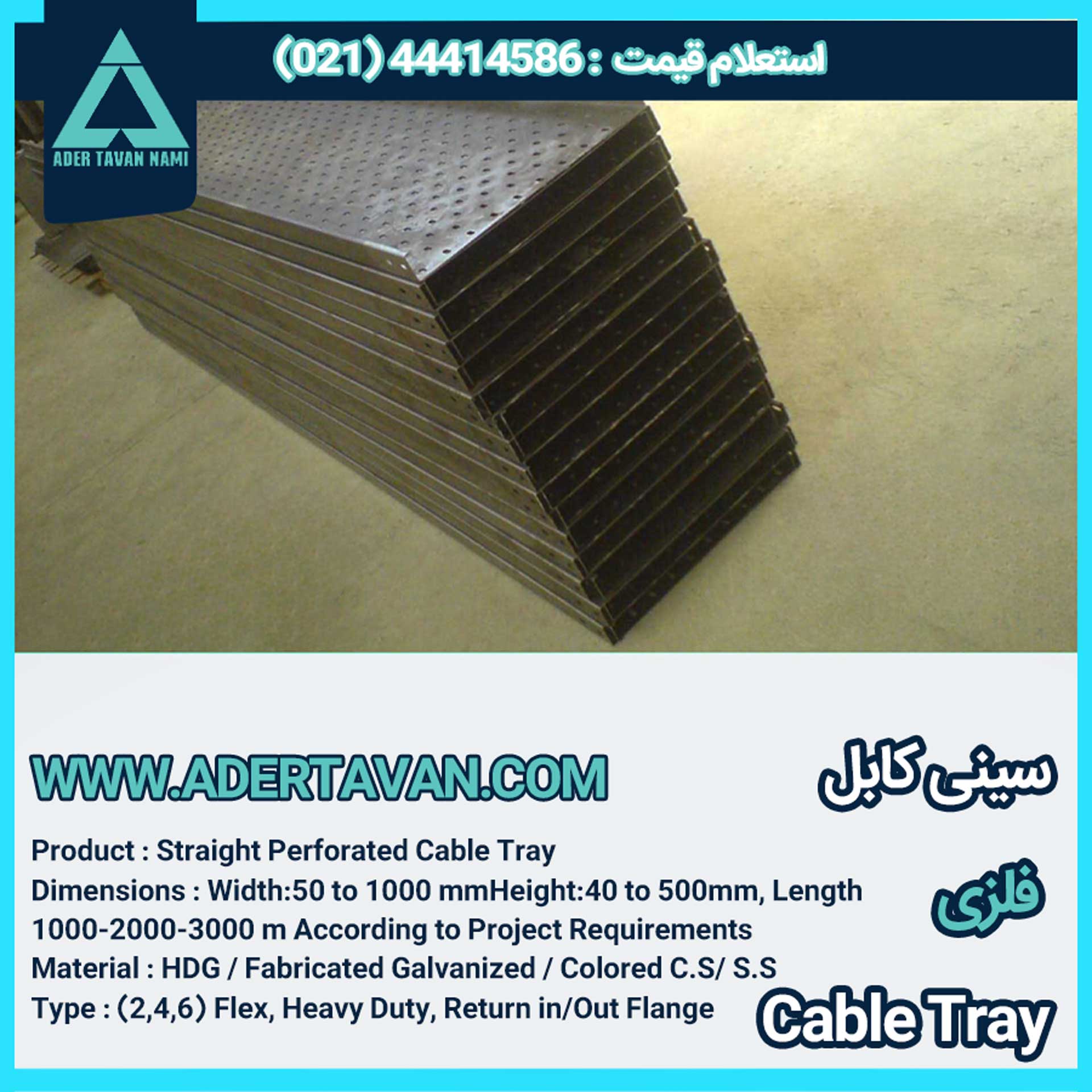

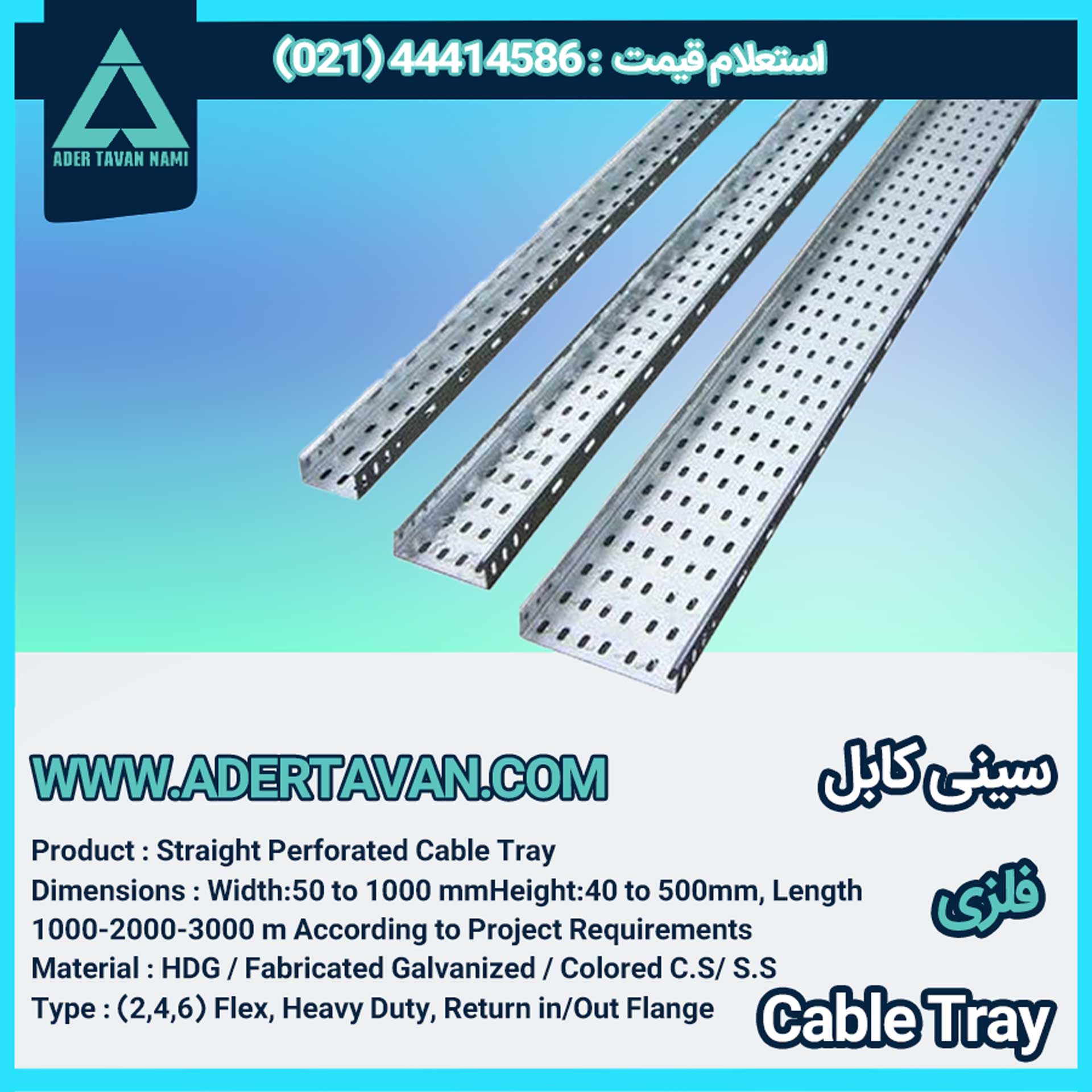

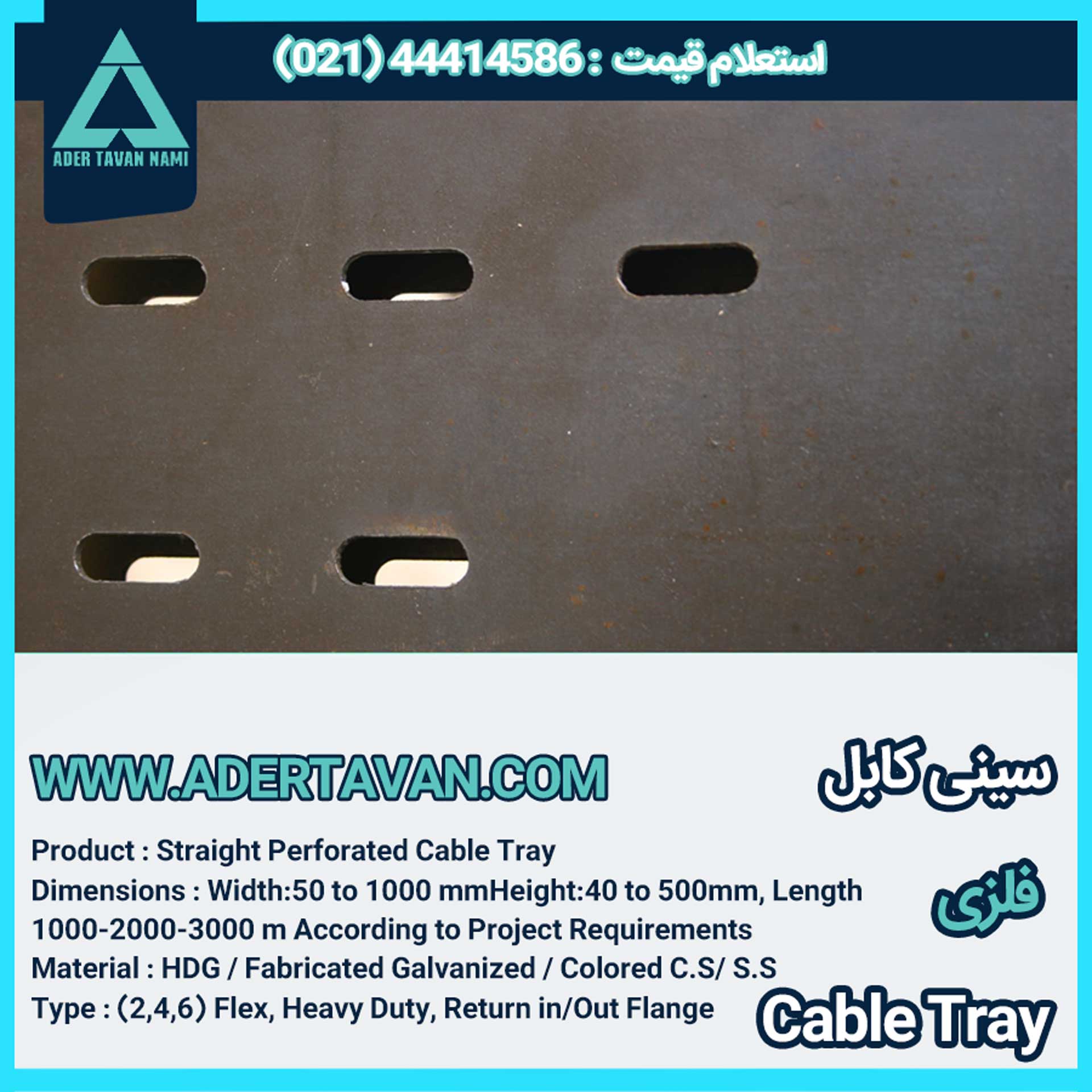

سینی های کابل از ورق فلز تشکیل شده است. بسیاری از سینیهای کابل دارای الگوهای شکافی هستند که قرار دادن تجهیزات و بستن کابلها و سایر اتصالات مانند گیرههای لوله را آسان میکند.
مناسب برای کابل ها و لوله های برق و ابزار دقیق می باشند و پوشش پایین به کاهش تداخل الکترومغناطیسی ( نویز ) کمک می کند، در حالی که سوراخ ها تخلیه آب و تهویه هوا را امکان پذیر می کنند.
همچنین سینی های کابل پشتیبانی اضافی را فراهم می کنند و از افتادگی کابل ها که به طور بالقوه می تواند به عملکرد مدار آسیب برساند جلوگیری می کنند.
سینی کابل از نظر زیبایی شناسی دلپذیرترین گزینه است. در ساختمانهای بدون سقف پانلشده، سینیهای کابل میتوانند گزینهای عالی برای پنهان کردن کابلها و در عین حال مرتب نگه داشتن آنها باشند.
همچنین برای محافظت از کابل در برابر اشعه ماوراء بنفش، برف/یخ و خرابکاری می توان روکش هایی اضافه کرد.
سینی کابل ها معمولا در طول 2 و 3 متر عرضه می شوند.
اکثر سیستم های سینی کابل از فلز مقاوم در برابر خوردگی فولاد با کربن پایین، فولاد ضد زنگ و یا یک آلیاژ (آلومینیوم) و یا از فلزی با آبکاری مقاوم در برابر خوردگی (روی یا اپوکسی) ساخته می شوند.
سه نوع اصلی سینی کابل عبارتند از:
سینی کابل فولادی : سینی کابل فولادی از فولادهای با کیفیت ساختاری بالا توسط فرآیند شکل گیری با نورد مستمر ساخته می شوند. فرآیند فرم دهی و اکسترود باعث افزایش استقامت مکانیکی سینی های کابل می گردد .
سینی کابل استیل ( فولاد ضد زنگ ) : فولاد ضد زنگ مقاومت بالا در برابر رطوبت، مقاومت بالا در برابر خمش و دمای بالا دارد.
سینی کابل الومینیوم : سینی های کابل ساخته شده از آلومینیوم اکسترود شده اغلب به دلیل نسبت بالای استقامت به وزن خود دارای مقاومت زیادی در برابر خوردگی هستن از دیگر مزایای سینی کابل الومینیومی می توان به سهولت در نصب آن اشاره داشت .
سینی کابل برق گالوانیزه و تفاوت های آن ها :

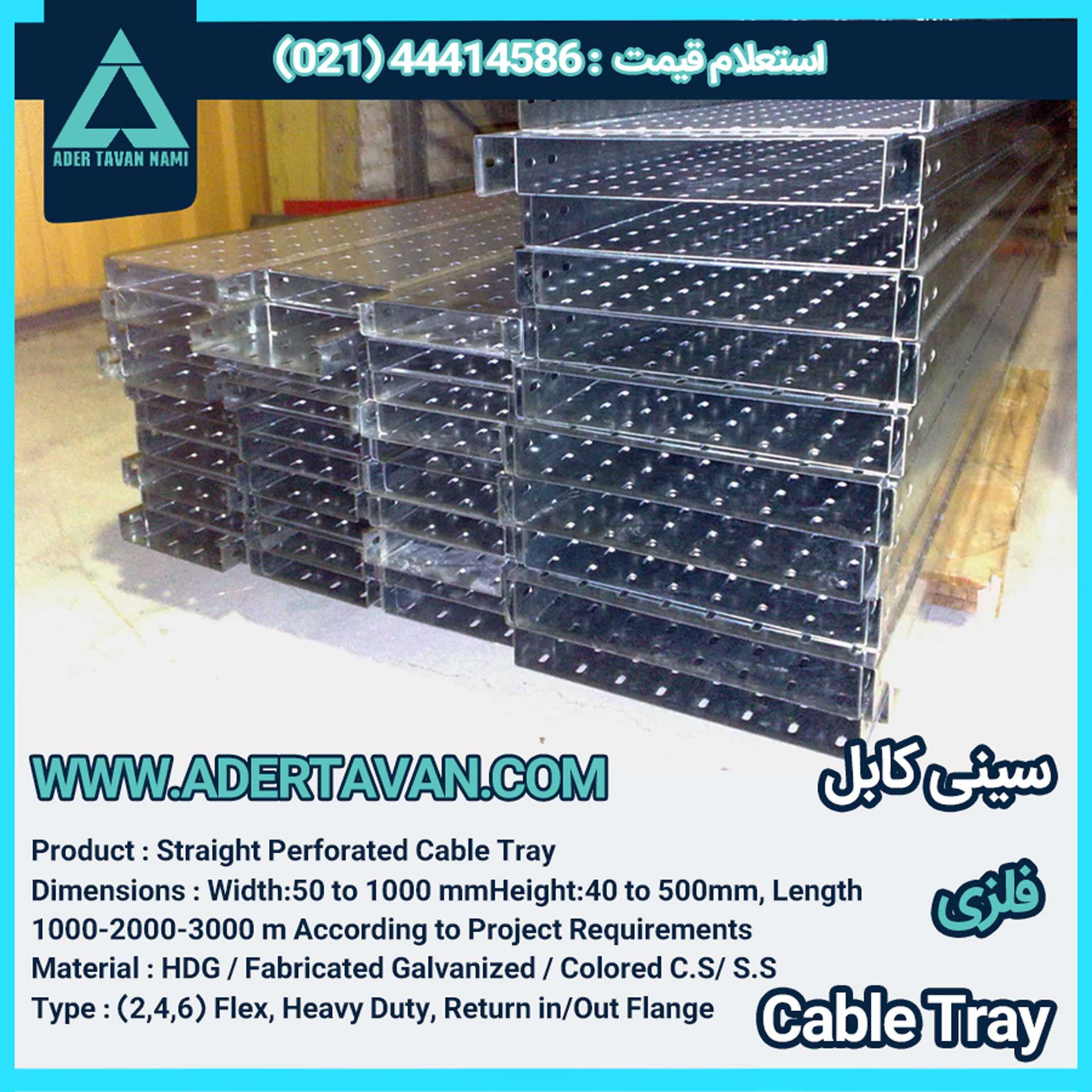

پرکاربرد ترین نوع پوشش برای سینی کابل ، گالوانیزه کردن آن می باشد . این پوشش علاوه بر مقرون به صرفه بودن محافظ خوبی در برابر طیف گسترده ای از مواد شیمیایی محیطی دارد.
کابل گالوانیزه سه نوع پایه و خاص دارد که عبارتند از:
سینی کابل گالوانیزه سرد :
فولاد مورد استفاده برای ساخت سینی کابل گالوانیزه سرد با استفاده از فرآیند الکترولیز می باشد ، به این ترتیب که در یک حمام نمک با روی غوطه ور شده سپس دو باره با روی کاملا پوشانده می شود . مقاومت در برابر خوردگی در سینی های کابل گالوانیزه سرد با ضخامت پوشش و همچنین سختی محیط استفاده سینی ارتباط مستقیم دارد.
سینی کابل گالوانیزه گرم فابریک :
گالوانیزه گرم فابریک با نام های آسیاب گالوانیزه و یا آسیاب غلتکی گالوانیزه نیز شناخته شده است که ، با عبور از کویل فولاد از طریق فلز مذاب روی به عمل می آید.
سینی کابل گالوانیزه گرم :
پس از ساخته شدن و مونتاژ سینی کابل فولادی ، کل سینی در حمام فلز مذاب روی غوطه ور می گردد ، و تمامی سطوح آن از جمله تمام لبه ها، سوراخ ها و محل های جوش، پوشانده می شوند.
گالوانیزه گرم کردن سینی های کابل پس از ساخت، موجب به وجود آمدن یک پوشش بسیار ضخیم نسبت به گالوانیزه فابریک می شود .
این فرآیند برای سینی های کابلی که در محیط های باز و بیرونی ودارای کاربرد صنعتی هستند توصیه می شود .

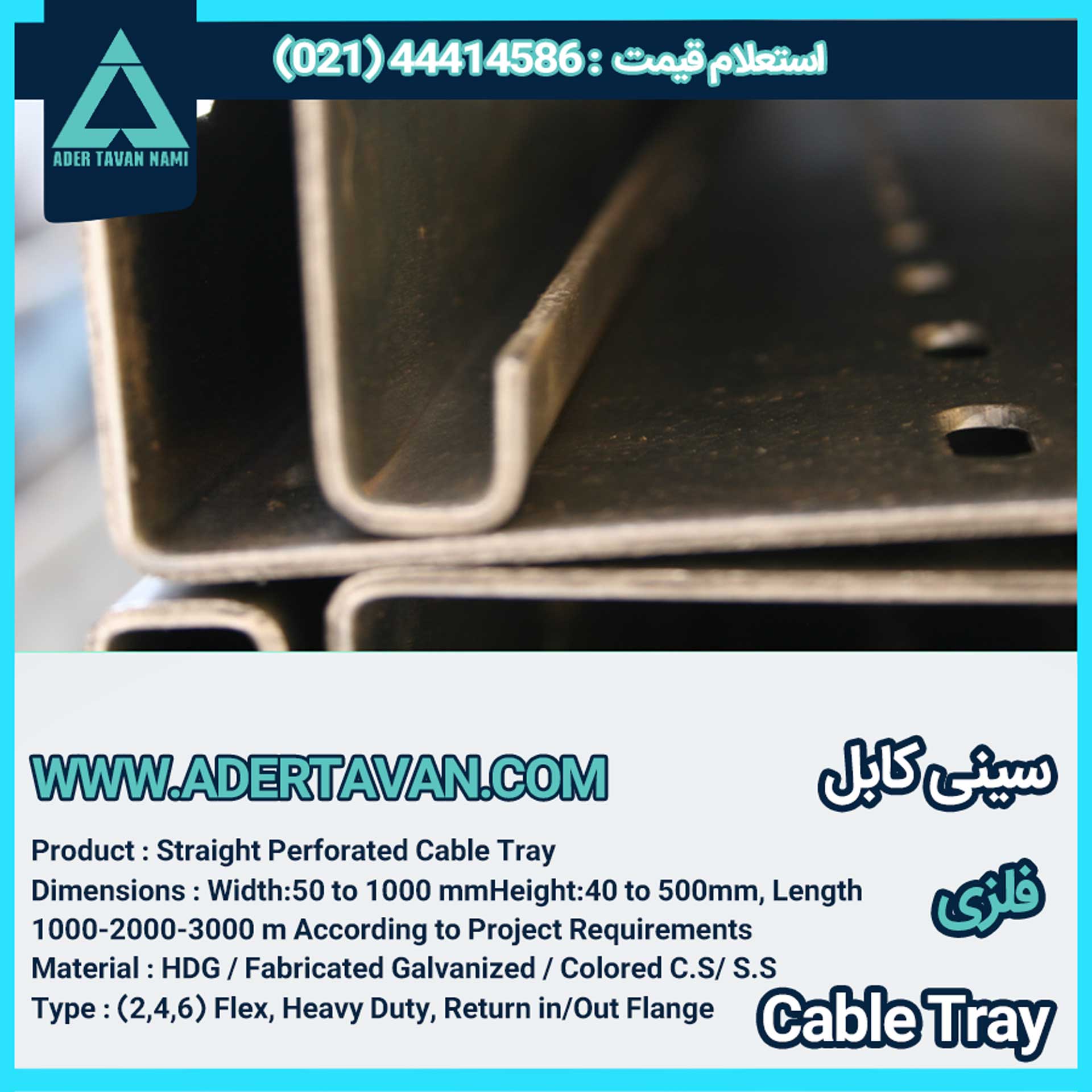

خمکاری سینی کابل :
در این مرحله ورق سینی توسط دستگاه خم با توجه به درخواست و سفارش کارفرما و زاویه مناسب خمکاری انجام می شود. پس از مشخص شدن ضخامت ورق مورد استفاده در سینی کابل ، ورق وارد دستگاه NC شده و تحت خمش قرار می گیرد. به طور کلی این دستگاه ها قادر هستند سینی کابل هایی را با دو، چهار و یا شش خم تولید کنند.
سینی کابل چهار خم :
یکی از انواع سینی های کابل، سینی کابل چهار خم است. در خمکاری سینی کابل چهار خم، دارای دو خم اصلی و دو خم در انتهای ورق سینی کابل زده می شود تا به این ترتیب سینی کابل مورد نظر تولید شود.
سینی کابل شش خم :
تفاوت سینی کابل چهار خم و شش خم در این است که در سینی کابل شش خم قسمت انتهایی دو بار خم زده می شود. افزایش تعداد خم در سینی کابل ها از برخورد انتهای سینی ها به سیم و کابل ها جلوگیری کرده و باعث افزایش طول عمر سیم و کابل ها می گردد .
در انتخاب سینی کابل متناسب چندین عامل تاثیر گذار هستند این عوامل عبارتند از :
1 – نوع کابل :
انواع مختلف کابل ، سینی هایی با عرض ، خم و ضخامت متفاوتی نیاز دارند. با توجه به نوع سیم و کابل (سیم برق یا داده) می توانید سینی مد نظر خود را از آدر توان نامی ( تولید کننده تجهیزات ساپورت الکتریکال ) سفارش دهید.
2 – محیط کاری :
نوع سیم کشی در انتخاب سینی کابل حائز اهمیت است. برای مثال محیط های صنعتی به سینی هایی با مقاومت بالاتر احتیج دارند.
3 – بار کابل :
حجم سیم و کابل ، ضخامت و عرض سینی متناسب با آن را تعیین می کند.
4 – قیمت سینی کابل :
با توجه به موارد گفته شده، قیمت سینی کابل به مواردی هم چون ضخامت ، خم، عرض و نوع متریال مصرفی آن بستگی دارد.
