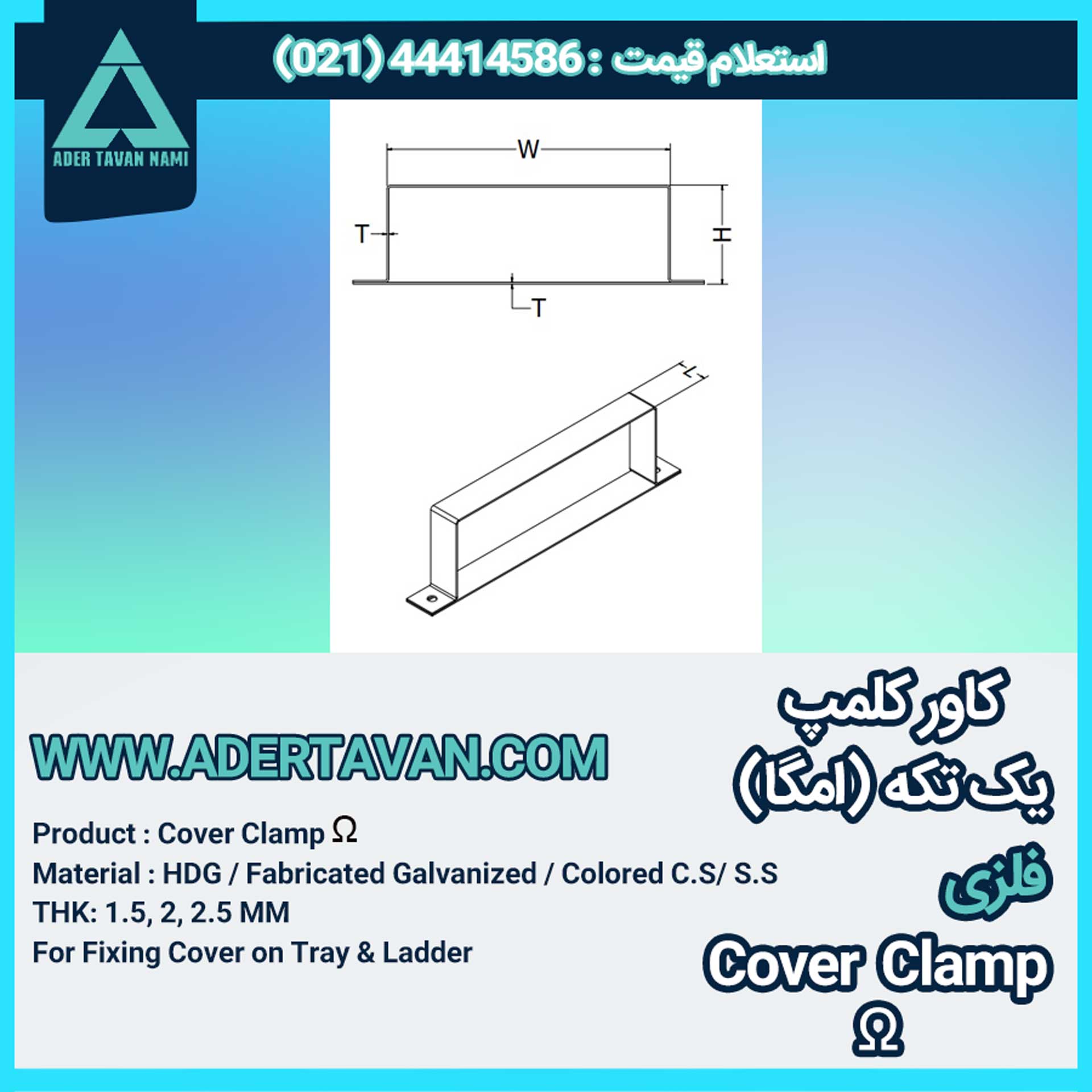

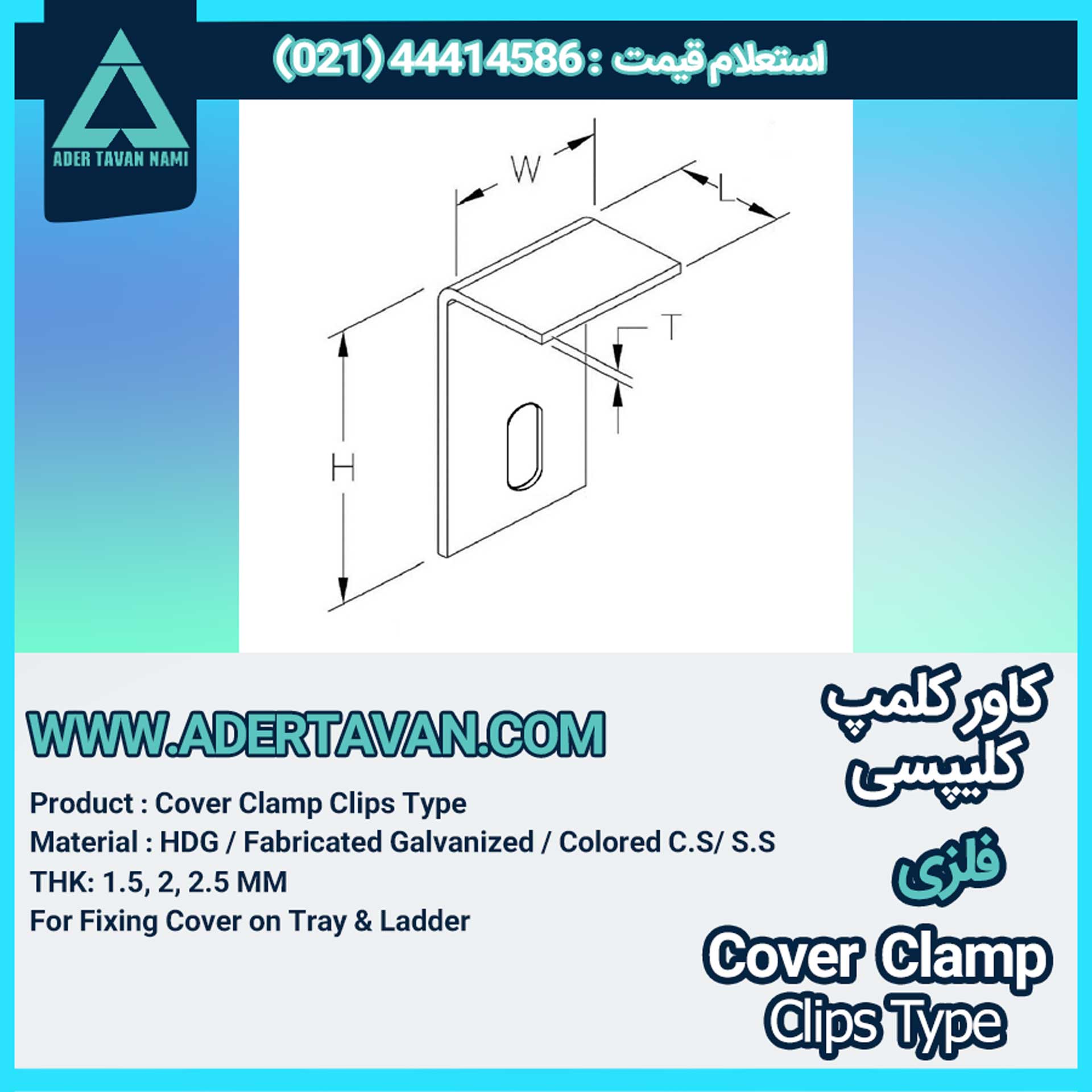

کاور کلمپ سینی ( Tray cover clamp ) / کاور کلمپ یک تکه امگا / کاور کلمپ کلیپسی
کاور کلمپ سینی کابل به طور معمول از ورق های فولادی گالوانیزه فابریک یا گالوانیزه گرم تولید می شود ، که با توجه به مقاوم بودن در مقابل زنگ زدگی و رطوبت و همچنین محیط های شرجی با رطوبت بالا گزینه بسیار مناسبی جهت استفاده در سیستم های کابل کشی کارخانجات صنایع مختلف ، صنایع نفت و گاز و پتروشیمی و نیروگاهی و صنایع دارویی و شیمیایی می باشد.
در آدر توان نامی تولید کننده تجهیزات الکتریکال جهت سوراخ کاری کاور کلمپ سینی از دستگاه تمام اتوماتیک و به روز سی ان سی استفاده می شود و جهت خمکاری بست درپوش سینی کابل از دستگاه نیمه اتوماتیک خم استفاده می شود.
جهت تولید کاور کلمپ سینی از ورق گالوانیزه گرم و یا گالوانیزه سرد در ضخامت های از 1.5 میل الی 2.5 میلیمتر بسته به نیاز کارفرمای محترم استفاده می شود .
آدر توان نامی تولید کننده انواع کاور کلمپ سینی به صورت سفارشی در سایزها و ضخامت های مختلف ، توانایی تولید کاور کلمپ سینی کابل را در ابعاد های مختلف و طبق نقشه سفارشی کارفرما را دارا می باشد.
کاور کلمپ سینی بسته به نیاز مشتری برای سینی های با عرض 5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر و در ارتفاع های 4 ، 5 ، 6 ، 8 ، 10 و 15 سانتیمتر و در طول های 10 و 15 سانتیمتری تولید می گردد. البته اندازه های بالا به عنوان نمونه و سفارش های معمول ذکر شده است و در صورت اندازه سفارشی کارفرما ، همان ابعاد تولید می گردد.
معمولا می توان در سفارش کاور کلمپ سینی کابل جهت کاهش هزینه خرید ، کاور کلمپ سینی را از ورق نازک تر از خود ورق سینی انتخاب نمود . برای مثال در زمان سفارش سینی کابل گالوانیزه عرض 50 ضخامت 2 میلیمتر می توان کاور کلمپ سینی را با ورق ضخامت 1.5 میلیمتر انتخاب شود.
موراد با اهمیت در انتخاب کاور کلمپ سینی :
عرض سینی کابل گالوانیزه به سانتیمتر یا میلیمتر
ارتفاع سینی کابل به سانتی متر یا میلیمتر
ضخامت ورق سینی کابل
ضخامت ورق کاور کلمپ
نوع پانچ دار یا بدون پانچ بودن سینی کابل
نوع گالوانیزه که می تواند گالوانیزه سرد یا گالوانیزه گرم باشد
جهت اتصالات سینی کابل گالوانیزه به همدیگر و سینی کشی کابل برق نیاز به اتصالات مختلفی می باشد که در زیر به برخی از اونها اشاره می شود. همچنین جهت نصب سینی کابل گالوانیزه از ساپورت های دیواری و آویز سقفی استفاده می شود که به وسیله آنها می توان سینی کابل گالوانیزه را به سقف یا دیوار نصب نمود.
اتصالات کاور کلمپ سینی
از مهمترین و پرمصرف ترین اتصالات کاور کلمپ سینی کابل می توان به زانویی داخلی سینی ، زانویی خارجی سینی ، سه راهی سینی کابل ، چهارراهی سینی کابل ، رابط سینی ، تبدیل سینی کابل ، تبدیل سینی به نردبان ، پیچ و مهره کله قارچی اشاره داشت.
مکانیزم عملکردی کاور کلمپ سینی چیست؟
همانطور که از نام این وسیله ارزشمند و پرکاربرد مشخص است کلمپ با نام لاتین clamp به عنوان یک گیره یا نگهدارنده عمل می کند. زمانی که شما از کاور سینی کابل استفاده می کنید ، باید حتماً از این گیره ها برای نگه داشتن کاور بر روی سینی کابل استفاده نمایید. در صورت استفاده نکردن از کاور کلمپ ، کاورهای سینی کابل ممکن است در اثر تنش ها و فشارهای بسیاری که در محیط های صنعتی وجود دارد از سطح سینی جدا شوند.
در چنین شرایطی کابلهای برق به راحتی آسیب پذیر خواهند بود. لذا نصب این کلمپ ها یا همان کاور کلمپ سینی اجازه نمی دهد که کابل ها تحت هر شرایطی از روی سینی جدا شون و مانع ورود گرد و خاک و … به داخل سینی ها به علت افتادن کاور آن ها می شود.
کاور کلمپ ها را می توان به عنوان بست های اتصال دهنده و یا قطعات پشتیبانی سینی کابل نیز قلمداد کرد. فواصل نصب کاور کلمپ سینی بستگی به طول یا متراژ سینی های به کار رفته در سازه دارد. اما قدرت نگهدارنده این کلمپ ها به حدی بالا می باشد که شما می توانید هر دو کلمپ را حتی در فواصل بسیار زیاد نسبت به یکدیگر نصب نمایید.
نیرویی که این کلمپ ها به شیارهای موجود در کاور سینی کابل وارد می کنند باعث پایداری کاورها خواهد شد و معمولاً از تجهیزات اتصال دهنده کوچک مانند انواع پیچ و مهره نیز برای نصب کلمپ ها استفاده می شود.
ضرورت استفاده از کاور کلمپ سینی برای پشتیبانی مناسب از تجهیزات :
بدون استفاده از کاور کلمپ های سینی نمی توان از کاورهای سینی کابل استفاده کرد. به خصوص در زمانی که سینی های کابل در محیط های باز قرار دارند ، چرا که کوچکترین ضربه می تواند کاورهای سینی کابل را از سینی جدا کند. همانطور که می دانید کاورها صفحات فلزی و کاملا گالوانیزه شده هستند که به عنوان درپوش بر روی سینی کابل قرار می گیرند.
مزیت های بسیار زیادی برای استفاده از کاورها وجود دارد که از جمله آن میتوان به عدم نفوذ گرد و غبار به داخل محفظه سینی کابل و همچنین جلوگیری از نفوذ رطوبت به داخل سینی اشاره نمود.
در محیط های باز صنعتی نیز این کاورها اجازه نمی دهند که اشعه خورشید به طور مستقیم به کابل ها بتابد. در نتیجه کاورها می توانند باعث افزایش طول عمر و همچنین عملکرد بهتره کابل های برق قرار گرفته در سینی ها شوند. در صورتی که قصد دارید در بلند مدت از تجهیزات الکتریکال خود شامل کابل ها و سینی کابل ها و … استفاده نمایید . نصب کاور سینی کابل به کمک اتصالاتی مانند کاور کلمپ ها و … ضروری است.
اگرچه کاور ها و درپوش های سینی کابل در قسمت لبه خود به شکل شیاردار طراحی شده اند و این شیارها تا حدی می تواند باعث تثبیت کاور بر روی بستر سینی کابل شود. اما ما می خواهیم که این کاورها بر روی سینی ها، حداکثر پایداری خود را حفظ کنند. به همین دلیل تنها قطعه ای که می تواند چنین شرایطی را مهیا سازد کاور کلمپ برای سینی کابل می باشد.
نصب و جداسازی آسان کاور کلمپ سینی :
دلایل متفاوتی وجود دارد که باعث می شود کاور ها را از روی سینی کابل جدا نمایید. ممکن است بخواهید که یکسری تغییرات اساسی در مسیر کابل کشی خود ایجاد کنید و یا حجم کابل ها را کاهش و یا افزایش دهید.
در برخی موارد احتمال دارد که یکسری نقایص فنی در کابل ها به وجود بیاید که در آن صورت شما باید از طریق باز کردن کاور کلمپ سینی و سپس جداسازی کاورها به کابل های برق و همچنین اتصالات آنها به طور مستقیم دسترسی داشته باشید. عملیات اتصال کلمپ ها چندان سخت و زمان بر نیست.
شما در هر زمانی که بخواهید می توانید کاور کلمپ سینی را از آن جدا نمایید. در واقع همان طور که گفته شد اتصالات آنها از طریق پیچ و مهره تکمیل می شود. همچنین به گونه ای طراحی شده اند که در سریع ترین زمان قابلیت نصب و همچنین جداسازی از سطح سینی کابل را دارا می باشد.
کاور کلمپ سینی قطعات کوچکی می باشند که به راحتی قابل نصب بر روی کاور سینی کابل ها می باشد. البته حتماً باید از محکم بودن کلمپ ها بر روی کاور مطمئن شوید ، زیرا شیارهای طراحی شده در برخی از نمونه های کلمپ که به شکل پایه ای هستند در صورت محکم نکردن مهره ها می توانند از سطح کاور جدا شوند. در نتیجه با توجه به تعدد استفاده از کلمپ ها اطمینان از رعایت این موضوع فوق العاده اهمیت دارد.
هماهنگی سایز میان کلمپ و سینی کابل
شما نمی توانید از هر نوع کلمپ با هر سایزی که دارد بر روی کاورها و سینی های کابل با عرض ها و ضخامت های مختلف استفاده نمایید . همانطور که ذکر گردید سینی های کابل از لحاظ عرض و ضخامت با یکدیگر تفاوت دارند. در نتیجه درپوش ها و کلمپ هایی که بر روی آنها قرار می گیرند. دارای سایزهای مختلفی می باشند.
با توجه به شکل کاور کلمپ سینی و نحوه مراقبت آن از سینی ها که به طور همه جانبه و کامل بر روی سینی کابل قرار می گیرند لذا از لحاظ سایز باید سازگاری و هماهنگی لازم با کاور ( درپوش ) و سینی کابل را داشته باشند. عدم توجه و دقت در زمان خرید سایز مناسب کلمپ باعث می شود تا در هنگام اجرای پروژه، این کلمپ ها به خوبی بر روی سینی ها سوار نشوند و عملا کاربرد خود را به شکل صحیح از دست بدهند.
به همین دلیل همواره تاکید میکنیم که ابعاد سینی کابل خود را در نظر داشته باشید تا بتوانید کلمپ های مناسب آنها را خریداری کنید. در برخی از موارد شما لازم است که از قطعات اتصال دهنده ردیوسر یا کاهنده های سطح مقطع برای اتصال دو سینی کابل که ابعاد متفاوتی دارند استفاده کنید.
به بیان دیگر در یک پروژه شما از یک سایز سینی کابل استفاده نمی کنید. ممکن است از چندین نمونه از سینی ها که دارای عرض های گوناگونی می باشند ، استفاده نمایید. در این صورت شما باید کلمپ های با سایز متفاوت را نیز برای اجرای یک پروژه واحد تهیه کنید. با توجه به آنکه کلمپ های سایز کوچک برای سینی های سایز بزرگ قابل استفاده نیستند، کلمپ های سایز بزرگ نیز برای سینی های سایز کوچک قابل نصب نخواهند بود.
البته بستگی به نوع طراحی کلمپ ها نیز دارد. کلمپ هایی که نیاز به هماهنگی سایز با سینی دارند از لحاظ شکل ظاهری شبیه U با سطح مقطع کاملاً صاف و بلند می باشند.
در صورتی که قصد تجهیز محل مورد نظر خود را با تجهیزات الکتریکال دارید و در این خصوص به دانش فنی آن تسلط کافی را ندارید لذا توصیه می شود از طریق شماره های درج شده بر روی سایت و یا شبکه پیام رسان واتساپ ، با کارشناسان حرفه ای مجموعه ارتباط بگیرید و مشاوره رایگان دریافت نمایید.
