رابط سینی کابل / نردبان کابل ( Cable Tray Joint / Cable Ladder Joint ) / اتصال رابط بغل بند L / اتصال رابط قابل تنظیم قابل تنظیم یکی از تجهیزات مهم و کاربردی در سیستم مدیریت سیم و کابلها می باشد. از رابط ها به منظور ایجاد ارتباط بین دو سینی کابلی که در یک طول مستقیم قرار دارند ، استفاده می گردد. به طور کلی امروزه با پیشرفت تکنولوژی و نیاز به استفاده روز افزون از کابل ها ، سینی های کابل نیز با توجه به ویژگی ها و مزیت هایی که دارند بسیار مورد توجه قرار گرفته اند. این دسته از اتصالات و تجهیزات جانبی سیستم های مدیریت کابل در زمینه های صنعتی و ساختمانی از کاربرد گسترده تری برخوردار هستند.
به طور کلی می توان گفت سینی های کابل امروزه به عنوان جایگزین بسیار مناسبی برای لوله های گالوانیزه و یا پی وی سی به شمار می آیند. چرا که سیستم مدیریت سینی کابل علاوه بر آنکه استحکام و مقاومت بسیار بالایی دارد، باعث ایجاد گردش هوای آزاد در اطراف سیم ها و کابلها می شوند. بنابراین حتی با عبور جریان زیاد از سیم ها و کابل ها، تبادل گرما از سیم و کابل به هوا به شکل مناسب صورت می گیرد و در نتیجه طول عمر سیم و کابلها نیز افزایش پیدا می کند.
رابط های سینی نیز همانند سینی های کابل به صورت ساده و مشبک تولید می گردد. جنس رابط ها نیز همجنس با سینی کابل های تولیدی توسط شرکت آدر توان نامی میباشد. این رابط ها در عرض های استاندارد همانند با سینی کابل ها ساخته می شود. برای متصل کردن سینی ها به صورت مستقیم و بدون زاویه از رابط سینی ( Cable Tray Joint ) استفاده می شود. رابط ها نوعی اتصال دهنده هستند که در قسمت دهانه ورودی و خروجی شاخه های سینی برای اتصال دادن مستقیم آن ها به یکدیگر قرار می گیرند.
انواع رابط سینی :
رابط های سینی به شکل رابط بغل بند، رابط مستقیم، u شکل یا رابط کفی و رابط قابل تنظیم عمودی و رابط قابل تنظیم افقی در بازار موجود می باشد که هر کدام کار متصل کردن و جوینت کردن سینی ها را انجام می دهند. این رابط ها هر کدام کارایی متفاوتی دارند و با یکدیگر تفاوت هایی در نحوه اجرا و نصب دارند.
1 _ رابط بغل بند :
رابط بغل بند (Joint Connector) سینی کابل و نردبان کابل به صورت دو قطعه نبشی شکل مورد استفاده قرار میگیرد. ارتفاع این نوع رابط های اتصال بستگی به ارتفاع لبه های کناری سینی کابل و نردبان کابل دارد و هر اندازه که باشد ارتفاع رابط نیز در همان ابعاد ساخته می شود. همچنین در ابتدا و انتهای رابط از بغل دو سوراخ برای متصل کردن وجود دارد. رابط بغل بند سینی با توجه به جنس سینی به صورت گالوانیزه گرم یا سرد قابل تولید می باشد.
رابط بغل بند سینی جهت اتصال شاخه های سینی و نردبان به یکدیگر استفاده می شود. برای تولید رابط های بغل بند سینی از ورق گالوانیزه و در ضخامت های 1 تا 2 میلیمتر استفاده می شود. عمدتا رابط های بغل بند به طول 15، 18 و 20 سانتیمتر تولید و در بازار موجود می باشد. ارتفاع رابط های بغل بند نیز باید متناسب با ارتفاع لبه های کناری سینی برق در نظر گرفته شود. رابط های بغل بند به صورت جفتی در دو طرف شاخه های سینی و نردبان قرار گرفته و توسط پیچ و مهره مخصوص سینی شاخه ها را به یکدیگر متصل می کند.
2 _ رابط مستقیم ( u شکل ) یا رابط کفی :
باید دقت نمود که تمام سینی کابل های موجود در بازار مطابق با استاندارد های روز دنیا تولید می شوند و معمولا در طول و عرض های ثابتی ساخته می شوند به همین علت نمی توانیم مسیر های طولانی را فقط با یک شاخه از سینی پوشش دهیم. به همین منظور ،برای پاسخ به این مشکل ؛ از رابط مستقیم (Connector) سینی کابل استفاده می گردد.

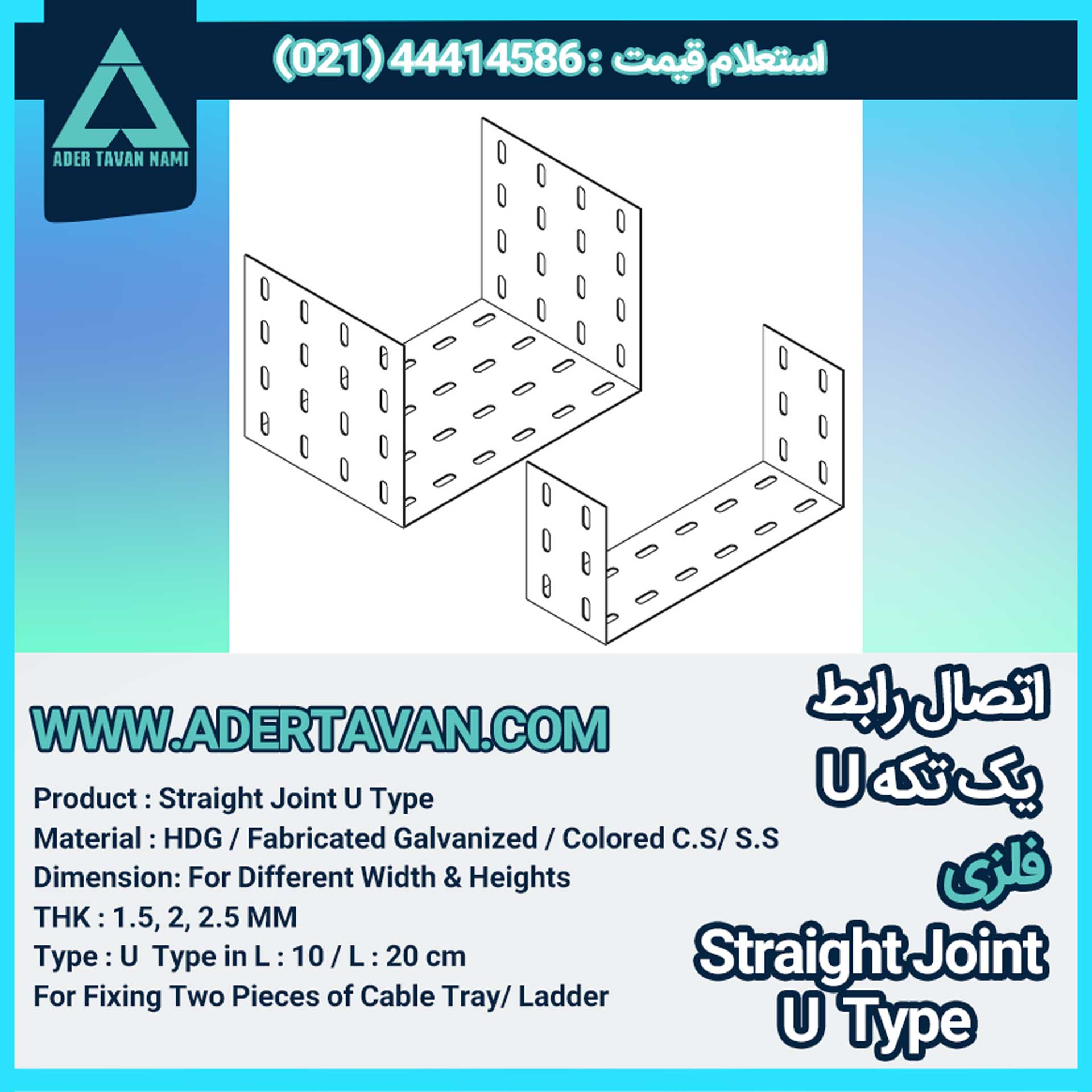

رابط مستقیم یا u شکل یکی از اتصالات پرکاربرد در سیستم های سینی کابل می باشد که وظیفه دارد دهانه های ورودی و خروجی سینی های برق را به یکدیگر متصل کند تا تمام مسیر مورد نظر را پوشش دهند و متناسب با نیاز های کارفرما باشد. این مدل رابط نیز در عرض های استاندارد و مطابق با عرض سینی کابل ها ساخته می شود. رابط مستقیم در زیر دو شاخه سینی کابل قرار می گیرد و شاخه های سینی توسط رابط به یکدیگر با پیچ و مهره مخصوص محکم می شود.
3 _ رابط عمودی قابل تنظیم سینی و نردبان کابل :

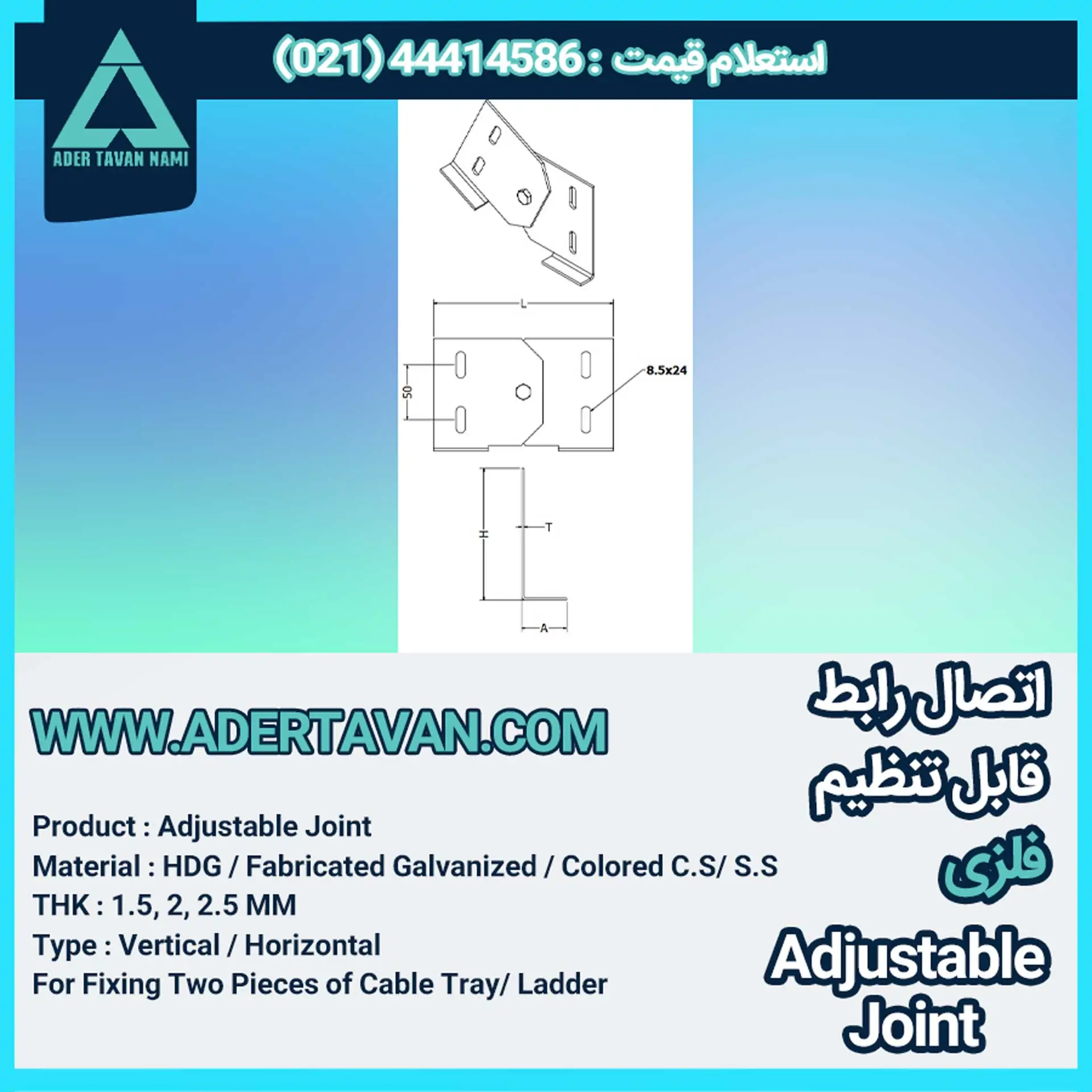

یکی دیگر از مدل های رابط برای اتصال سینی ها به یکدیگر رابط های قابل تنظیم عمودی(VerticalJoint) می باشند که به صورت عمودی در سینی و نردبان کابل مورد استفاده قرار می گیرند. رابط قابل تنظیم جهت اتصال دو سینی کابل به یکدیگر به شکل قابل تنظیم در زوایای دلخواه در جهت های بالا و پایین استفاده می شود.
این رابط ها به دو صورت رابط بغل بند قابل تنظیم سینی و رابط u شکل ( کفی ) قابل تنظیم سینی کابل شناخته می شوند. ابعاد این نوع از رابط ها نیز متناسب با لبه و ضخامت سینی ها سفارش داده شده توسط کارفرما تولید می شود. ضخامت رابط قابل تنظیم معمولا از 1 میلیمتر تا 2 میلیمتر می باشد.
4 _ رابط افقی قابل تنظیم سینی و نردبان کابل :

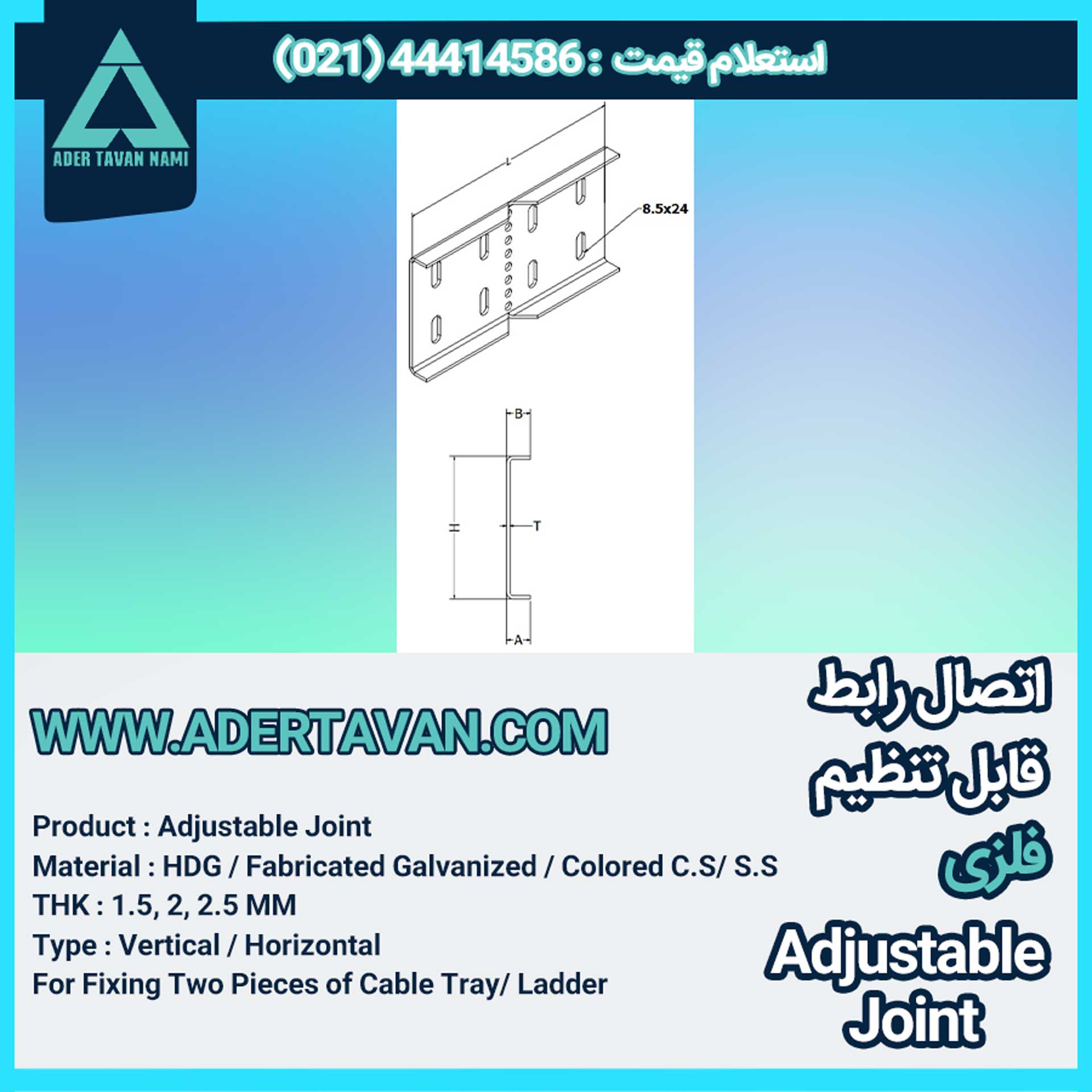

یکی دیگر از مدل های رابط های قابل تنظیم برای اتصال سینی ها به یکدیگر رابط های قابل تنظیم افقی (Horizontal Joint) می باشند که در حالت افقی در سینی کابل ها و نردبان کابل ها مورد استفاده قرار می گیرند. رابط قابل تنظیم افقی به منظور اتصال دو سینی کابل یا نردبان کابل به یکدیگر به شکل قابل تنظیم در زوایای دلخواه و به سمت چپ و راست قابل تنظیم می باشد. ابعاد این نوع رابط نیز متناسب با سینی های کابل سفارش داده شده توسط کارفرما تولید می شود. همچنین ضخامت رابط قابل تنظیم افقی معمولا از 1 میلیمتر تا 2 میلیمتر می باشد.&lt;/p></p><p><p class=”"yoast-text-m”>t;تفاوت اصلی رابط مستقیم و بغل بند در میزان تحمل وزن کابل ها می باشد. اگر بخواهیم از تعداد زیادی سیم و کابل در داخل سینی برق استفاده کنیم باید از رابط u شکل استفاده شود و برای عرض های کوچک تر و کابل کشی شبکه و دیتا و کلا امور سبک تر از رابط بغل بند استفاده شود.</p>
نحوه اتصال رابط بغل بند افقی قابل تنظیم
به طور کلی رابط ها باید به گونه ای طراحی شوند که علاوه بر تحمل وزن کابلها ، به راحتی نیز قابل نصب باشند و همچنین برای مواقعی مانند تعمیر و یا اضافه کردن کابل ها به راحتی قابل باز شدن باشند . علاوه بر این مسائل این قطعات نیز باید مانند سینی کابل در برابر خوردگی مقاوم باشند. معمولا رابط سینی موجود در بازار، متناسب با نوع سینی های سفارش کارفرما طراحی می شوند. یکی از مهمترین عواملی که در هنگام طراحی رابط سینی باید آن را در نظر گرفت، مواد اولیه و پوشش محافظ برای ساخت رابط ها می باشد. به طور دقیق تر می توان گفت که این فاکتور نقش بسیار مهمی در استحکام رابط سینی در برابر خوردگی و رطوبت دارد. به طور کلی جنس رابطها نیز همانند جنس سینی های کابل از ورق گالوانیزه (گرم یا سرد) می باشد.
